蓄水池用什么样的防渗土工膜

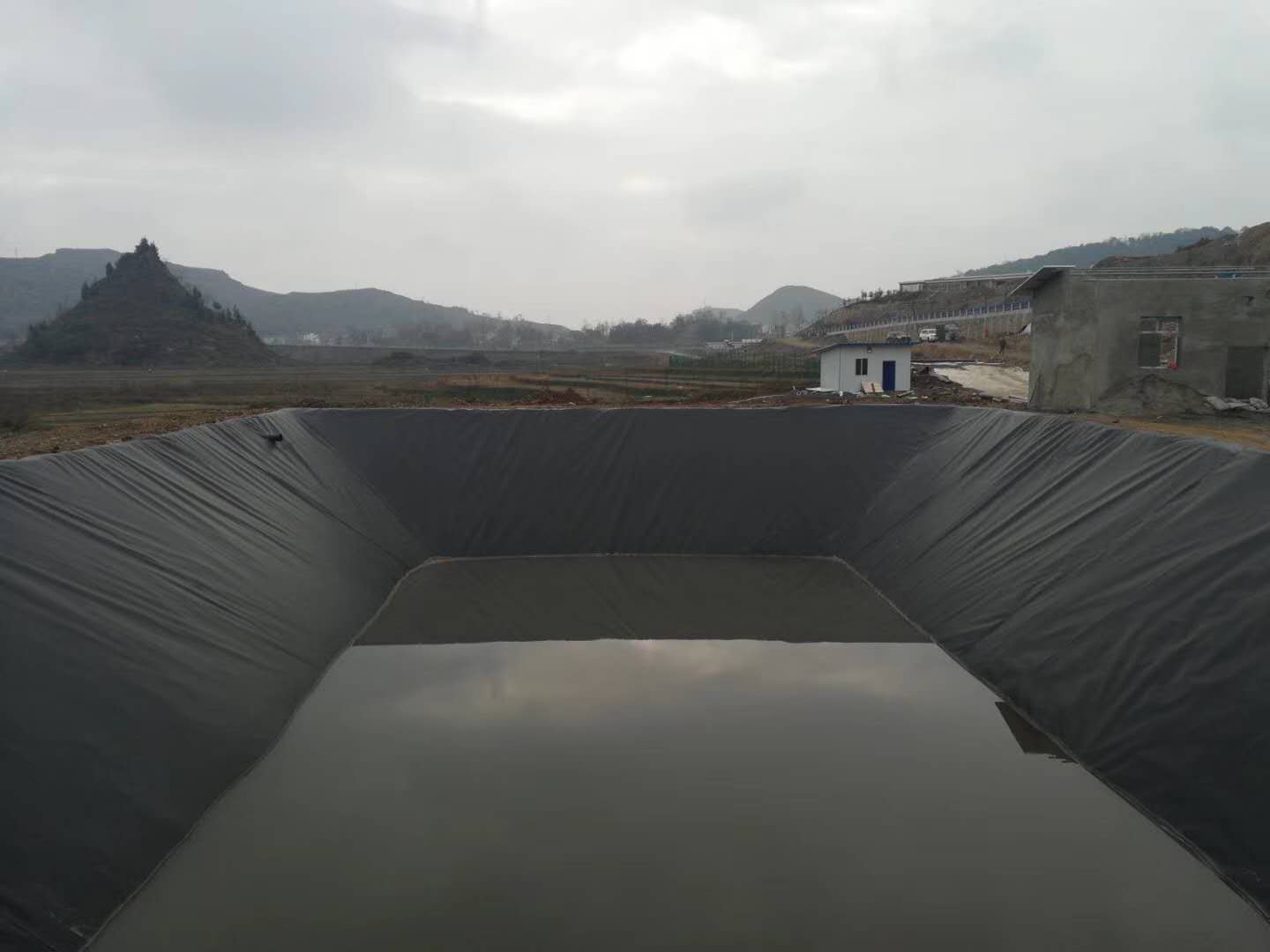

       蓄水池是人工挖掘，铺设防渗土工膜材料而修建的，用于人们生活饮水、农作物灌溉的具有防渗作用的蓄水设施。防渗土工膜是在蓄水池防渗中起着重要的作用，是雨水蓄积，防止渗漏的重要工程材料。现如今淡水资源缺乏，水体污染和生态恶化在一定程度上制约了社会经济发展，蓄水池作为一种节水系统，有效地缓解了水资源短缺，改善缺水地区的生活境况，亦可解决城市的防洪和排水问题。在干旱地区，蓄水池可以在干旱雨水少的时候灌溉农作物，保证这一季农作物的收成。又可以在雨水多的时候储满水，以供不时之需。

       一般情况用0.8mm和1.0mm的防渗土工膜就可以满足蓄水池防渗的正常需要。只要是使用合理，0.8mm厚度的防渗膜寿命完全可以达到十年以上。使用全新原料生产的蓄水池防渗膜在不暴露在太阳底下的情况下使用寿命是20年以上，如果暴露在太阳底下，使用寿命是5-8年。

蓄水池防渗土工膜的铺设方法：

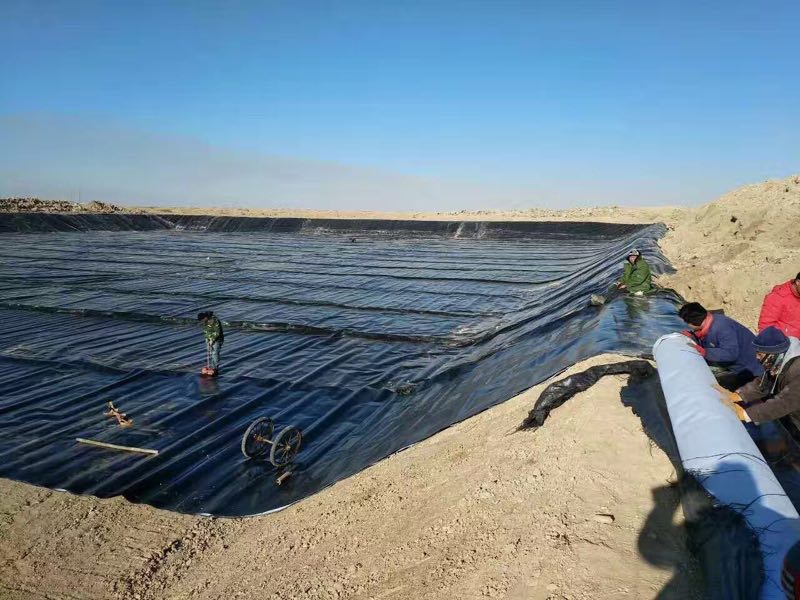

　　1,池底铺设前，先对铺设区域进行检查和丈量，根据丈量的数据将尺寸相匹配的防渗土工膜运至相应的位置，展膜时,用人工按一定的方向,进行推铺, 应平整,顺直,避免出现褶皱和波纹。边界要对整齐，需接缝焊接的两幅要搭齐，搭接宽度控制在15公分左右。

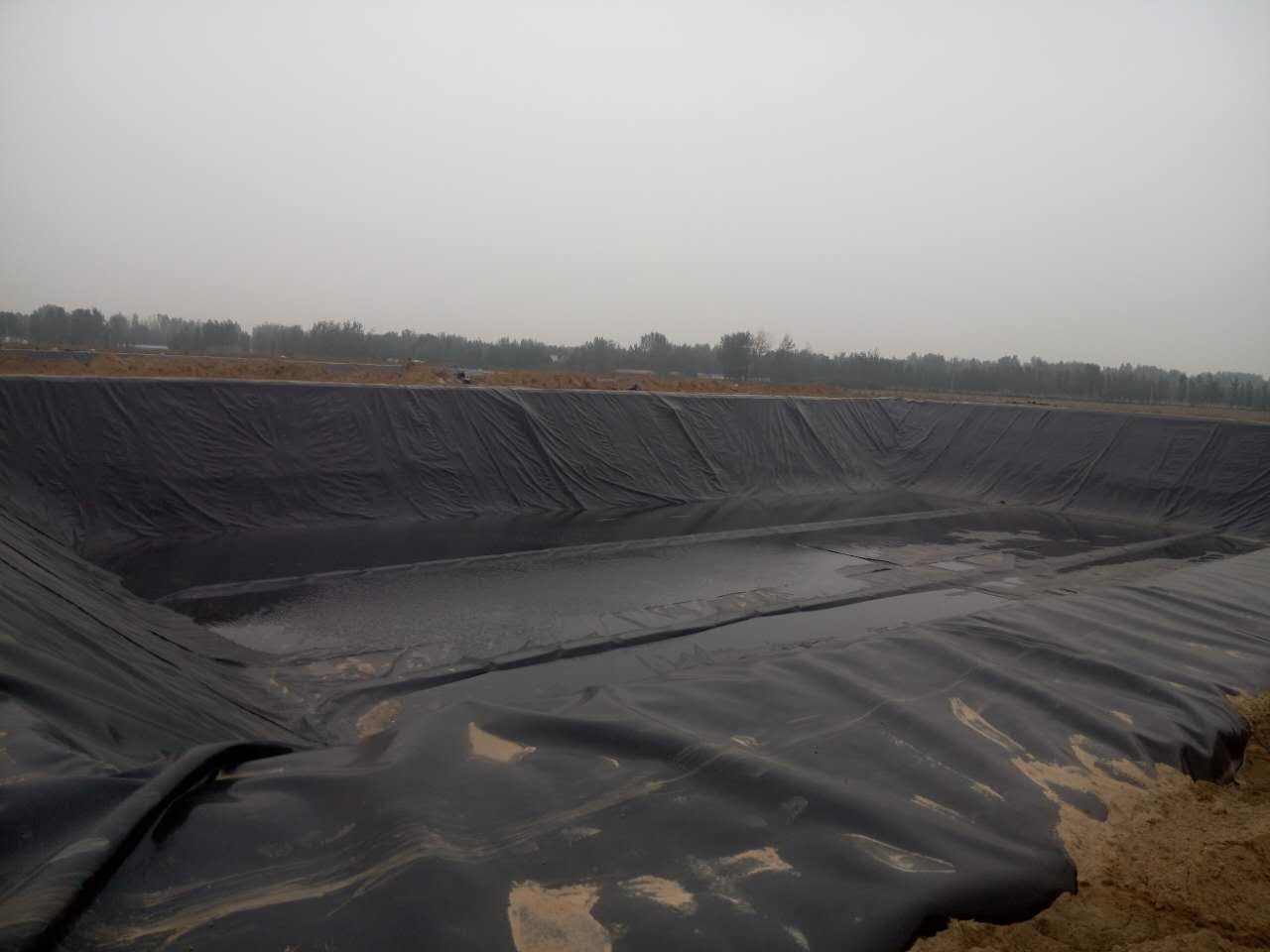

　　2,池塘在边坡铺设前，先对铺设坡面进行检查和丈量，根据材料的长度和宽度将防渗膜运至锚固沟平台，铺设时根据现场实际条件，采取从上往下推开展铺的方式。应从高位向底部延伸，同时不要拉得太紧，应留有5%的余量以备局部下沉拉伸。卷铺过程中及时拉开、抻平, 与坡面吻合平整, 无突起褶皱。在扇形区应合理裁剪，使上下端都得到牢固。

防渗土工膜的粘接方法：

1,热熔焊接法：

　　热熔焊接前须将上下两层防渗膜重叠15公分，焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。焊缝要求整齐、美观、不得有滑焊、跳走现象。焊接的温度、速度和压力经过实验和检测后确定。焊缝处位于上层防渗膜的边缘应打磨成的倾角，以提高焊缝的焊接质量。褶皱部分的边缘，剪去裂痕的皱纹以保证平坦重叠。挤压焊接裂纹或皱纹切除部分时，其重叠应不小于10厘米。应避免十字搭接，采用丁字交错焊接形式。焊缝要求整齐和美观，不得有滑焊或跳走的现象。

2,胶粘接法：

　　防渗接缝大面积施工时，不建议使用胶粘接法。只在边角衔接或与建筑水泥墙面衔接的，可采用胶粘结法，该办法接缝强度过低，仅为防渗膜母材强度的40％左右，且胶粘剂在5时即会降低粘合力。致使接缝粘不住，防渗要求达不到。用热熔胶进行粘接虽然方便，但是怕常年在水中浸泡就会在接口处出现缝隙，缝隙越来越大，而失去防渗效果。
